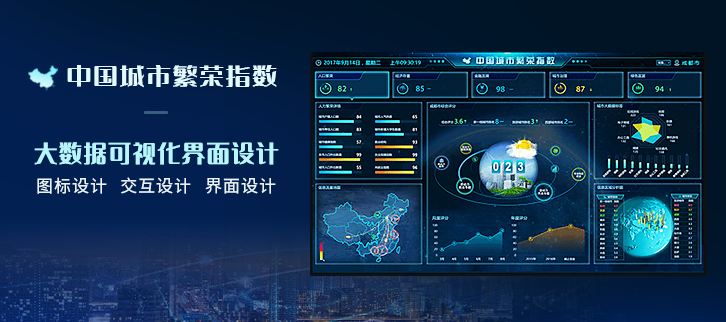

藍藍設計經常會接到大屏設計的項目，如洞見技術中國城市繁榮指數大屏界面設計，超圖集團四川統計綜合管理平臺大屏界面設計
大數據可視化是個熱門話題，在信息安全領域，也由于很多企業希望將大數據轉化為信息可視化呈現的各種形式，以便獲得更深的洞察力、更好的決策力以及更強的自動化處理能力，數據可視化已經成為網絡安全技術的一個重要趨勢。
一、什么是網絡安全可視化
攻擊從哪里開始？目的是哪里？哪些地方遭受的攻擊最頻繁……通過大數據網絡安全可視化圖，我們可以在幾秒鐘內回答這些問題，這就是可視化帶給我們的效率 。 大數據網絡安全的可視化不僅能讓我們更容易地感知網絡數據信息，快速識別風險，還能對事件進行分類，甚至對攻擊趨勢做出預測。可是，該怎么做呢？
1.1 故事+數據+設計 =可視化
做可視化之前，最好從一個問題開始，你為什么要做可視化，希望從中了解什么？是否在找周期性的模式？或者多個變量之間的聯系？異常值？空間關系？比如政府機構，想了解全國各個行業漏洞的分布概況，以及哪個行業、哪個地區的漏洞數量最多；又如企業，想了解內部的訪問情況，是否存在惡意行為，或者企業的資產情況怎么樣?？傊?，要弄清楚你進行可視化設計的目的是什么，你想講什么樣的故事，以及你打算跟誰講。

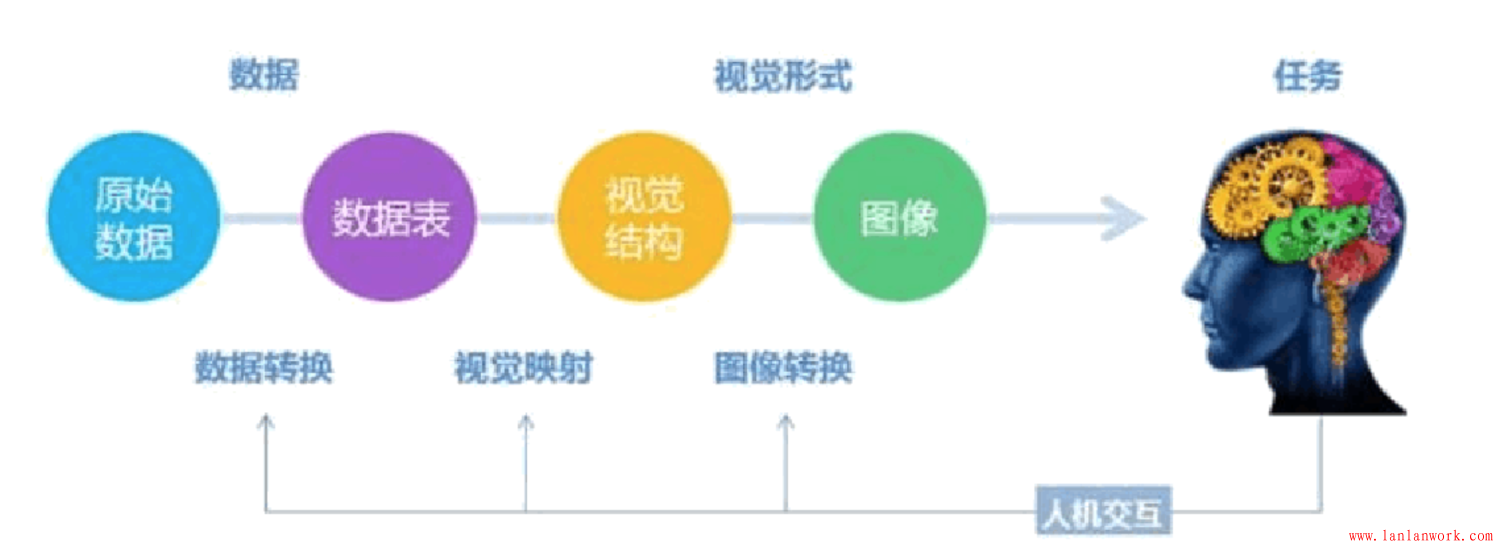

有了故事，還需要找到數據，并且具有對數據進行處理的能力，圖1是一個可視化參考模型，它反映的是一系列的數據的轉換過程：
最后，我們還得選擇一些好的可視化的方法。比如要了解關系，建議選擇網狀的圖，或者通過距離，關系近的距離近，關系遠的距離也遠。
總之，有個好的故事，并且有大量的數據進行處理，加上一些設計的方法，就構成了可視化。
1.2 可視化設計流程
一個好的流程可以讓我們事半功倍，可視化的設計流程主要有分析數據、匹配圖形、優化圖形、檢查測試。首先，在了解需求的基礎上分析我們要展示哪些數據，包含元數據、數據維度、查看的視角等；其次，我們利用可視化工具，根據一些已固化的圖表類型快速做出各種圖表；然后優化細節；最后檢查測試。
具體我們通過兩個案例來進行分析。
二、案例一：大規模漏洞感知可視化設計
圖2是全國范圍內，各個行業漏洞的分布和趨勢，橙黃藍分別代表了漏洞數量的高中低。
我們在拿到項目策劃時，既不要被大量的信息資料所迷惑而感到茫然失措，也不要急于完成項目，不經思考就盲目進行設計。首先，讓我們認真了解客戶需求，并對整體內容進行關鍵詞的提煉?？梢暬暮诵脑谟趯热莸奶釤?，內容提煉得越，設計出來的圖形結構就越緊湊，傳達的效率就越高。反之，會導致圖形結構臃腫散亂，關鍵信息無法地傳達給讀者。
對于大規模漏洞感知的可視化項目，客戶的主要需求是查看全國范圍內，各個行業的漏洞分布和趨勢。我們可以概括為三個關鍵詞：漏洞量、漏洞變化、漏洞級別，這三個關鍵詞就是我們進行數據可視化設計的核心點，整體的圖形結構將圍繞這三個核心點來展開布局。
想要清楚地展現數據，就要先了解所要繪制的數據，如元數據、維度、元數據間關系、數據規模等。根據需求，我們需要展現的元數據是漏洞事件，維度有地理位置、漏洞數量、時間、漏洞類別和級別，查看的視角主要是宏觀和關聯。涉及到的視覺元素有形狀、色彩、尺寸、位置、方向，如圖4。

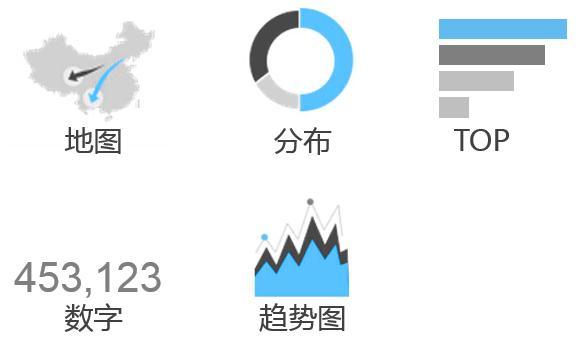

分析清楚數據后，就要找個合適的箱子把這些“蘋果”裝進去。上一步，或許還可以靠自身的邏輯能力，采集到的現成數據分析得到，而這一步更多地需要經驗和閱歷。幸運的是，現在已經有很多成熟的圖形可以借鑒了。從和業務的溝通了解到，需要匹配的圖形有中國地圖、餅圖、top圖、數字、趨勢等。

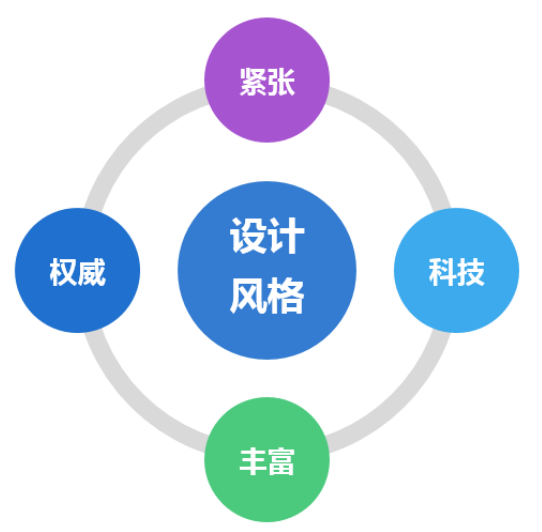

匹配圖形的同時，還要考慮展示的平臺。由于客戶是投放在大屏幕上查看，我們對大屏幕的特點進行了分析，比如面積巨大、深色背景、不可操作等。依據大屏幕的特點，我們對設計風格進行了頭腦風暴：它是實時的，有緊張感；需要新穎的圖標和動效，有科技感；信息層次是豐富的；展示的數據是權威的。
最后根據設計風格進一步確定了深藍為標準色，代表科技與創新；橙紅藍分別代表漏洞數量的高中低，為輔助色；整體的視覺風格與目前主流的扁平化一致。
有了圖形后，嘗試把數據按屬性繪制到各維度上，不斷調整直到合理。雖然這里說的很簡單，但這是最耗時耗力的階段。維度過多時，在信息架構上廣而淺或窄而深都是需要琢磨的，而后再加上交互導航，使圖形更“可視”。
在這個任務中，圖形經過很多次修改，圖7是我們設計的過程稿，深底，高亮的地圖，多顏色的攻擊動畫，營造緊張感；地圖中用紅、黃、藍來呈現高、中、低危的漏洞數量分布情況；心理學認為上方和左方易重視，“從上到下”“從左至右”的“Z”字型的視覺呈現，簡潔清晰，重點突出。
完成初稿后，我們進一步優化了維度、動效和數量。維度：每個維度，只用一種表現，清晰易懂；動效：考慮時間和情感的把控，從原來的1.5ms改為3.5ms；數量：考慮了太密或太疏時用戶的感受，對圓的半徑做了統一大小的處理。
最后還需要檢查測試，從頭到尾過一遍是否滿足需求；實地投放大屏幕后，用戶是否方便閱讀；動效能否達到預期，色差是否能接受；最后我們用一句話描述大屏，用戶能否理解。
如果手上只有單純的電子表格（左），要想找到其中IP、應用和端口的訪問模式就會很花時間，而用蟲圖（右）呈現之后，雖然增加了很多數據，但讀者的理解程度反而提高了。
當前，企業內部IT系統復雜多變，存在一些無法精細化控制的、非法惡意的行為，如何精準地處理安全管理問題呢？我們的主要目標是幫助用戶監測訪問內網核心服務器的異常流量，概括為2個關鍵詞：內網資產和訪問關系，整體的圖形結構將圍繞這兩個核心點來展開布局。
接下來分析數據，案例中的元數據是事件，維度有時間、源IP、目的IP和應用，查看的視角主要是關聯和微觀。

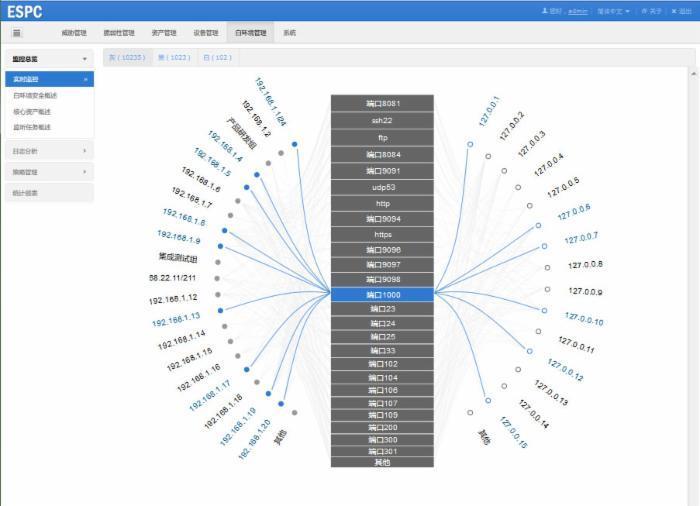

根據以往的經驗，帶有關系的數據一般使用和弦圖和力導向布局圖。最初我們采用的是和弦圖，圓點內部是主機，用戶要通過3個維度去尋找事件的關聯。通過測試發現，用戶很難理解，因此選擇了力導向布局圖（蟲圖）。第一層級展示全局關系，第二層級通過對IP或端口的鉆取進一步展現相關性。
優化圖形時，我們對很多細節進行了調整： – 考慮太密或太疏時用戶的感受，只展示了TOP N。 – 弧度、配色的優化，與我們UI界面風格相一致。 – IP名稱超長時省略處理。 – 微觀視角中，源和目的分別以藍色和紫色區分，同時在線上增加箭頭，箭頭向內為源，向外是目的，方便用戶理解。 – 交互上，通過單擊鉆取到單個端口和IP的信息；鼠標滑過時相關信息高亮展示，這樣既能讓畫面更加炫酷，又能讓人方便地識別。
通過調研，用戶對企業內部的流向非常清楚，視覺導向清晰，鉆取信息方便，色彩、動效等細節的優化幫助用戶快速定位問題，提升了安全運維效率。
四、總結
總之，借助大數據網絡安全的可視化設計，人們能夠更加智能地洞悉信息與網絡安全的態勢，更加主動、彈性地去應對新型復雜的威脅和未知多變的風險。
可視化設計的過程中，我們還需要注意：1、整體考慮、顧全大局；2、細節的匹配、一致性；3、充滿美感，對稱和諧。

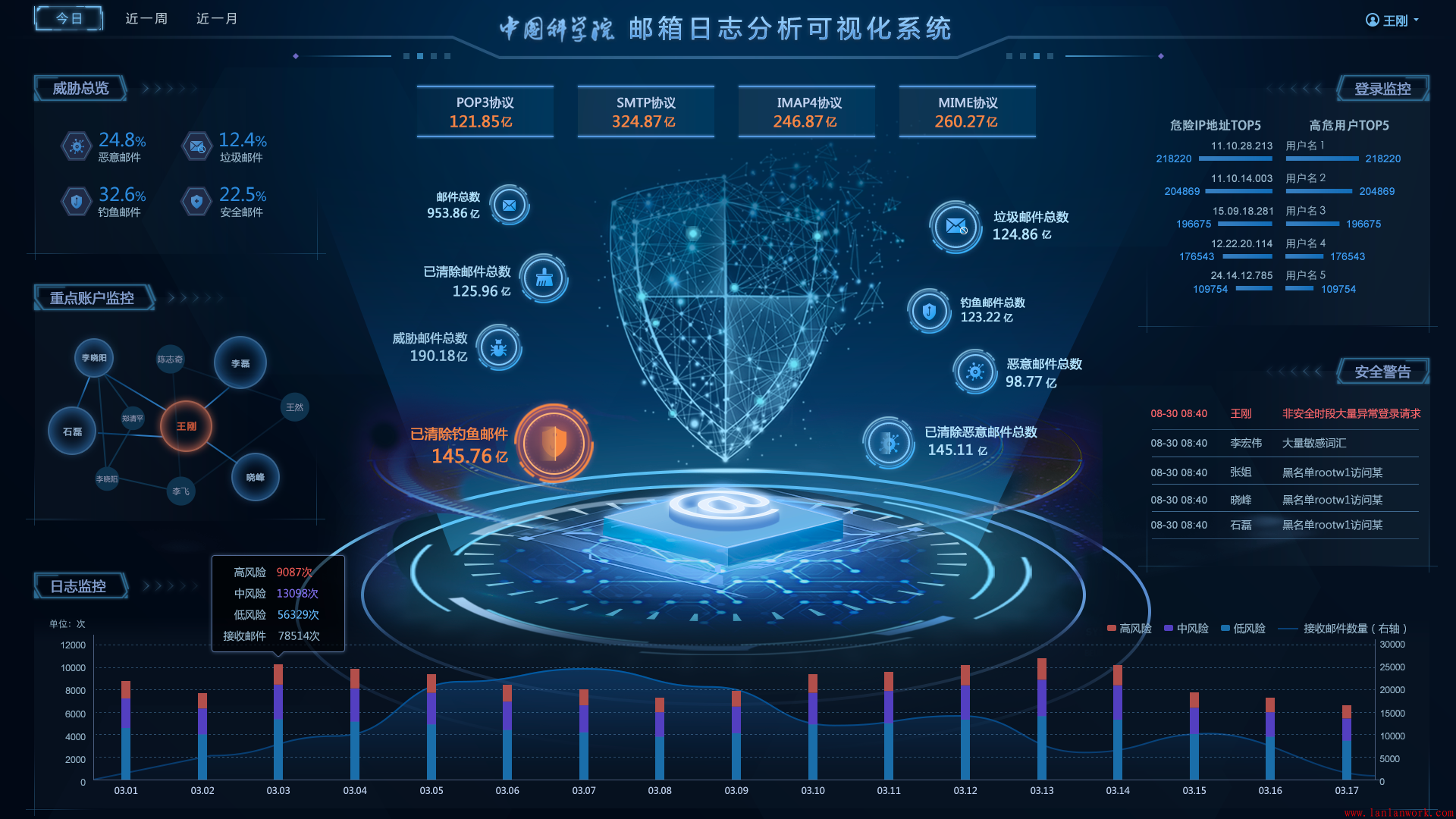

藍藍設計也在給中科院各個院所設計界面，上圖是給郵箱日志分析可視化系統設計的界面概念稿。為了設計好，我們搜集了各種資料文章和行業界面參考，了解郵件系統的行業術語，畫出交互原型、視覺設計稿。
